Знайомство з програмою "Cisco packet tracer"
Packet Tracer - це інструмент від компанії Cisco, який дозволяє моделювати реальні комп'ютерні мережі. Нижче зображено вікно програми:
У верхній частині знаходиься головне меню. Воно містить такі кнопки: File, Edit, Options, View, Tools, Extensions, Help.
Категорія File містить стандартні пункти, такі як: створити новий файл, відкрити файл, зберегти файл, надрукувати файл, вийти. Категорія Edit містить пункти: копіювати, вставити, скасувати попередню дію, виконати попередню дію. Категорія Options містить пункти: налаштування користувача, користувацький профіль, налаштування алгоритмів, показати журнал логів. Категорія View містить пункти: збільшення розміру схеми, відображення панелей. В категорії Tools містяться пункти: панель малювання, діалог пристроїв. Категорія Extensions включає пункти: майстер активності, мультикористувач, IPC, скриптинг (конфігурування скриптів та інтерфейсів), очистка терміналу, агент мультикоритувача локальної мережі, агент мультикоритувача глобальної мережі, UPnP мультикористувач.
Під головним меню розташовується панель з найпотрібнішими і найбільш часто вживаними елементами головного меню.
Цими елементами є: створити файл, відкрити файл, зберегти, надрукувати, майстер активності, копіювати, вставити, скасувати попередню дію, виконати попередню дію, збільшити зображення, відновити зображення, зменшити зображення, панель малювання, діалог пристроїв.
Ще нижче розташовується перемикач між логічною та фізичною організацією мережі.
При зміні на фізичну організацію мережі, порожній бланк замінюється на фізичну карту, на яку можна додавати міста, будівлі, шафи, встановлювати фон. Натомість у логічній організації можна додавати кластери.
З правої сторони знаходиться панель інструментів. На ній містяться кнопки: виділення елементів, додавання нотатки, видалення елементу, інспектування, малювання полігону, зміна розміру фігури і формування довільних пакетів.
Знизу зправа міститься перемикач між реальним режимом і режимом моделювання. У режимі моделювання всі пакети, що пересилаються всередині мережі, відображаються в графічному вигляді. Ця можливість дозволяє мережевим спеціалістам наочно демонструвати, за якою інтерфейсом в даний момент рухається пакет, який протокол використовується тощо.
Знизу зліва міститься панель з присторями. На ній містяться різновиди хабів, свічів, роутерів, бездротових девайсів, з'єднань, кінцевих пристороїв, безпеки, емуляція глобальної мережі, з'єднання мультиюзера, кастомні пристрої.
Над панеллю вказується час роботи над проектом. По сусідству з панеллю знаходиться блок сценаріїв, в якому можна додавати, редагувати та видаляти сценарії мережі.
Додавати елементи на робочу схему можна простим перетягуванням з панелі пристроїв. Двічі натиснувши на назву пристрою можна її змінити. Один раз натиснувши на пристрій отримаємо фізичне зображення пристрою.
Також шляхом перетягування можна додавати і видаляти фізичні компоненти. Також можна натискати кнопки. Наприклад, таким чином можна змінити конфігурацію комп'ютера до такого вигляду:

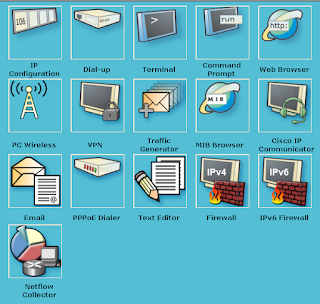

В інших категоріях можна налаштовувати пристрій, заходити на робочий стіл, налаштовувати програмне забезпечення і сервіси.
Пристрої можна з'єднувати за допомогою пункту з'єднань на панелі пристроїв. Обираємо потрібне з'єднання, натискаємо на перший пристрій, в отриманому контекстному меню обираємо порт і під'єднуємо до іншого пристрої, також обираючи порт.
В якості з'єднань можуть виступати:
У верхній частині знаходиься головне меню. Воно містить такі кнопки: File, Edit, Options, View, Tools, Extensions, Help.
Категорія File містить стандартні пункти, такі як: створити новий файл, відкрити файл, зберегти файл, надрукувати файл, вийти. Категорія Edit містить пункти: копіювати, вставити, скасувати попередню дію, виконати попередню дію. Категорія Options містить пункти: налаштування користувача, користувацький профіль, налаштування алгоритмів, показати журнал логів. Категорія View містить пункти: збільшення розміру схеми, відображення панелей. В категорії Tools містяться пункти: панель малювання, діалог пристроїв. Категорія Extensions включає пункти: майстер активності, мультикористувач, IPC, скриптинг (конфігурування скриптів та інтерфейсів), очистка терміналу, агент мультикоритувача локальної мережі, агент мультикоритувача глобальної мережі, UPnP мультикористувач.
Під головним меню розташовується панель з найпотрібнішими і найбільш часто вживаними елементами головного меню.
Ще нижче розташовується перемикач між логічною та фізичною організацією мережі.
При зміні на фізичну організацію мережі, порожній бланк замінюється на фізичну карту, на яку можна додавати міста, будівлі, шафи, встановлювати фон. Натомість у логічній організації можна додавати кластери.
З правої сторони знаходиться панель інструментів. На ній містяться кнопки: виділення елементів, додавання нотатки, видалення елементу, інспектування, малювання полігону, зміна розміру фігури і формування довільних пакетів.
Знизу зліва міститься панель з присторями. На ній містяться різновиди хабів, свічів, роутерів, бездротових девайсів, з'єднань, кінцевих пристороїв, безпеки, емуляція глобальної мережі, з'єднання мультиюзера, кастомні пристрої.
Над панеллю вказується час роботи над проектом. По сусідству з панеллю знаходиться блок сценаріїв, в якому можна додавати, редагувати та видаляти сценарії мережі.
Додавати елементи на робочу схему можна простим перетягуванням з панелі пристроїв. Двічі натиснувши на назву пристрою можна її змінити. Один раз натиснувши на пристрій отримаємо фізичне зображення пристрою.
Також шляхом перетягування можна додавати і видаляти фізичні компоненти. Також можна натискати кнопки. Наприклад, таким чином можна змінити конфігурацію комп'ютера до такого вигляду:
В інших категоріях можна налаштовувати пристрій, заходити на робочий стіл, налаштовувати програмне забезпечення і сервіси.
Пристрої можна з'єднувати за допомогою пункту з'єднань на панелі пристроїв. Обираємо потрібне з'єднання, натискаємо на перший пристрій, в отриманому контекстному меню обираємо порт і під'єднуємо до іншого пристрої, також обираючи порт.
В якості з'єднань можуть виступати:
- автоматичний тип - при даному типі з'єднання PacketTracer автоматично вибирає найбільш бажаний тип з'єднання для вибраних пристроїв
- консоль - консольні з'єднання
- мідь Пряме - з'єднання через мідний кабель типу вита пара, обидва кінці кабеля обтягуються в однаковій розкладці. Підійде для наступних сполучень: комутатор - комутатор, комутатор - маршрутизатор, комутатор - комп'ютер та ін.
- мідь кроссовер - з'єднання через мідний кабель типу вита пара, кінці кабелю обтягуються як кросовер. Підійде для з'єднання двох комп'ютерів.
- оптика - з'єднання за допомогою оптичного кабелю, необхідне для об'єднання пристроїв, що мають оптичні інтерфейси.
- телефонний кабель - звичайний телефонний кабель, може знадобитись для підключення телефонних апаратів.
- коаксіальний кабель - з'єднання пристроїв за допомогою коаксіального кабелю.
